KLINGER TOP-CHEM 2003 即使在低表面载荷下也具有高度适应性和紧密性。
添加了玻璃微珠的改性PTFE密封材料。
在强酸性和强碱性应用中具有优异的耐化学性能，并且在中温和负载下性能优异。
压缩率ASTM F 36 M | % | 18 | |
回弹率ASTM F 36 M | % | 35 | |
应力松弛 DIN 52913 | 30兆帕，16小时/150摄氏度 | MPa | 13 |
KLINGER 冷/热压缩 | 23°C时厚度减少 260°C时厚度减少 | % | 10 |
泄漏率 | DIN 28090-2 | mg/s x m | 0.01 |
泄漏率λ | VDI 2440 | mbar x l/s x m | 3.29E-06 |
厚度/重量增加 | H2SO 4,100%：18小时 / 23 °C | % | 1/1 |
密度 | g/cm³ | 1.7 | |
平均表面电阻 | ρO | Ω | 9x10E12 |
平均比容电阻 | ρD | Ωcm | 2.6x10E12 |
平均介电强度 | Ed | kV/mm | 16.7 |
平均功率因数 | 50 Hz | Tan·δ | 0.085 |
平均介电系数 | 50 Hz | εr | 2.8 |
热导率 | λ | W/mK | 0.18 |

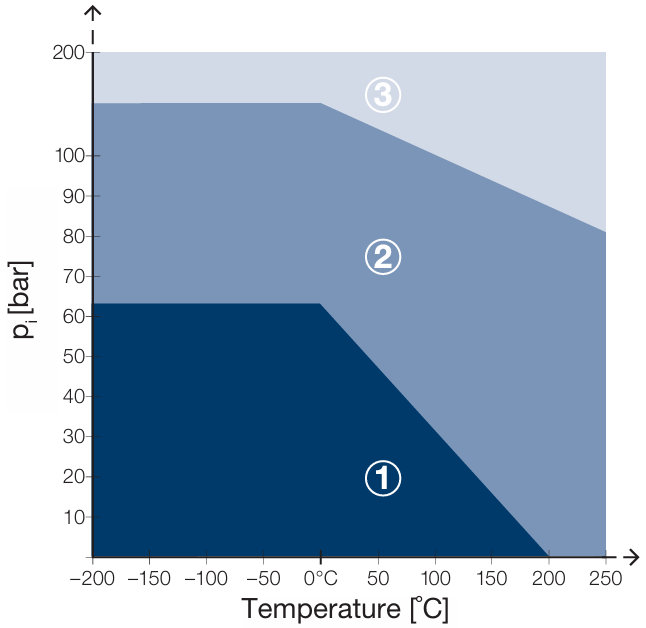

大小 | 1500 x 1500 mm， |
厚度 | 1.0 mm、1.5 mm、2.0 mm、3.0 mm |
公差 | 厚度 ± 10% 长度 ± 10 mm，宽度 ± 10 mm |
可根据要求提供其他厚度、尺寸和公差。
Copyright © 2023-2025 赫克尔密封技术（南京） 版权所有
