KLINGER® top-chem 2000 是一种通用重型垫片，在高机械要求的高温应用中表现出色。
添加了碳化硅的改性PTFE密封材料。
在强酸性和碱性环境以及蒸汽和氧气方面表现出优异的耐性。适用于化工和石化工业的极其广泛的应用，也适用于造船业的化学品运输。

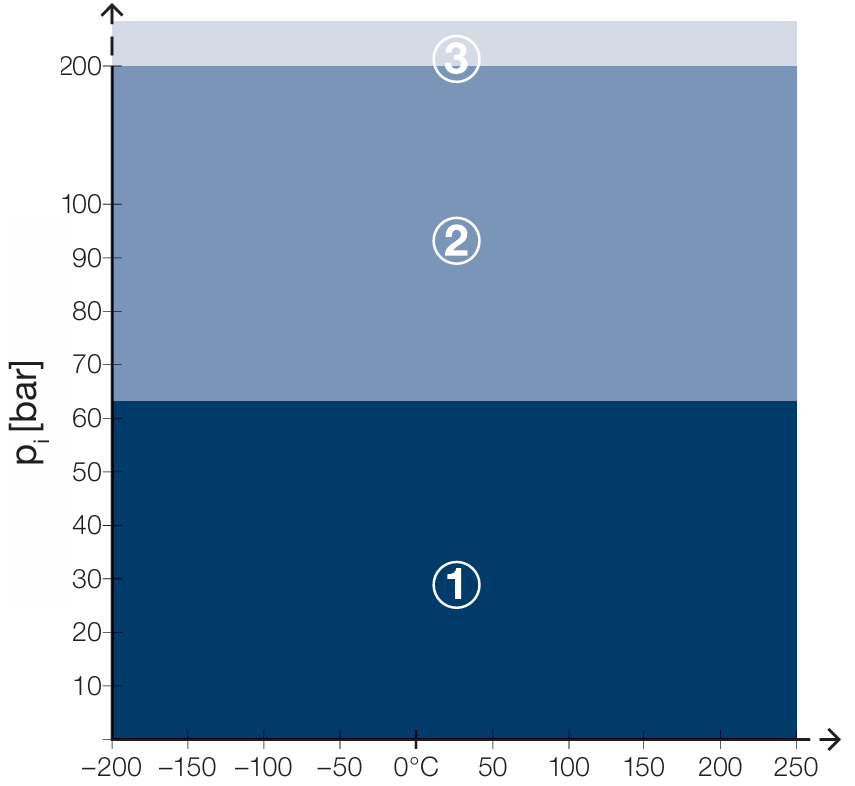

压缩率ASTM F 36 M | % | 4 | |
回弹率ASTM F 36 M | % | 50 | |
应力松弛 DIN 52913 | 30MPA，16小时 / 150℃ 50MPA，16小时 / 260℃
| MPa | 28 |
KLINGER 冷/热压缩 | 在23°C时厚度减少， 在260°C时厚度减少 | % | 5 |
泄漏率 | DIN 28090-2 | mg/s x m | 0.08 |
泄漏率λ | VDI 2440 | mbar x l/s x m | 4.46E-06 |
厚度/重量增加 | H2SO 4,100%：18小时 / 23 °C | % | 1/1 |
密度 | g/cm3 | 2.5 | |
平均表面电阻 | ρO | Ω | 6.9x10E12 |
平均比容电阻 | ρD | Ωcm | 2.2x10E12 |
平均介电强度 | Ed | kV/mm | 3.6 |
平均功率因数 | 50 Hz | Tanδ | 0.166 |
平均介电系数 | 50 Hz | εr | 10.6 |
热导率 | λ | W/mK | 0.60 |
大小 | 1500 x 1500 mm， |
厚度 | 1.0 mm、1.5 mm、2.0 mm、3.0 mm |
公差 | 厚度 ± 10% 长度 ± 10 mm，宽度 ± 10 mm |
可根据要求提供其他厚度、尺寸和公差。
Copyright © 2023-2025 赫克尔密封技术（南京） 版权所有
