Top-Chem-2005 是一种经优化用于酸性应用的改性 PTFE。 玻璃纤维的添加改善了 PTFE 的机械性能并增加了 PTFE 材料的操作范围。 Top-Chem-2005 设计用于酸性环境，不能与强碱一起使用。
聚四氟乙烯填充玻璃纤维。
适用于化工行业的广泛应用。
认证
BAM-tested, DIN-DVGW, WRAS approval, KTW-Guideline,
DNV GL approval, TA-Luft (Clean air),FDA conformity 、Regulation (EU) No. 1935/2004(incl. 10/2011)
压缩率 ASTM F 36 M | % | 4 | |
回弹率 ASTM F 36 M | % | 40 | |
应力松弛 DIN 52913 | 30 兆帕， 16 小时 / 150 °C | 兆帕 | 25 |
克林格冷/热压缩 | 23 °C 时厚度减少 260 °C | % | 5 |
泄漏率λ | DIN 28090-2 | mg/s x m | 0.02 |
泄漏率λ | VDI 2440 | mbar x l/s x m | 8.75E-07 |
厚度/重量增加 | H2SO4， 100 %： 18 小时 / 23 °C HNO3， 100 %： 18 小时 / 23 °C NaOH， 33 %： 72 小时 / 110 °C | % | 1/1 |
密度 | g/cm3 | 2.2 | |
平均表面电阻 | ρO | Ω | 3.1x10E13 |
平均比容电阻 | ρD | Ω cm | 3.2x10E13 |
平均介电强度 | Ed | kV/mm | 23.8 |
平均功率因数 | 50 Hz | tan δ | 0.071 |
平均介电系数 | 50 Hz | εr | 3.2 |
导热系数 | λ | W/mK | 0.42 |

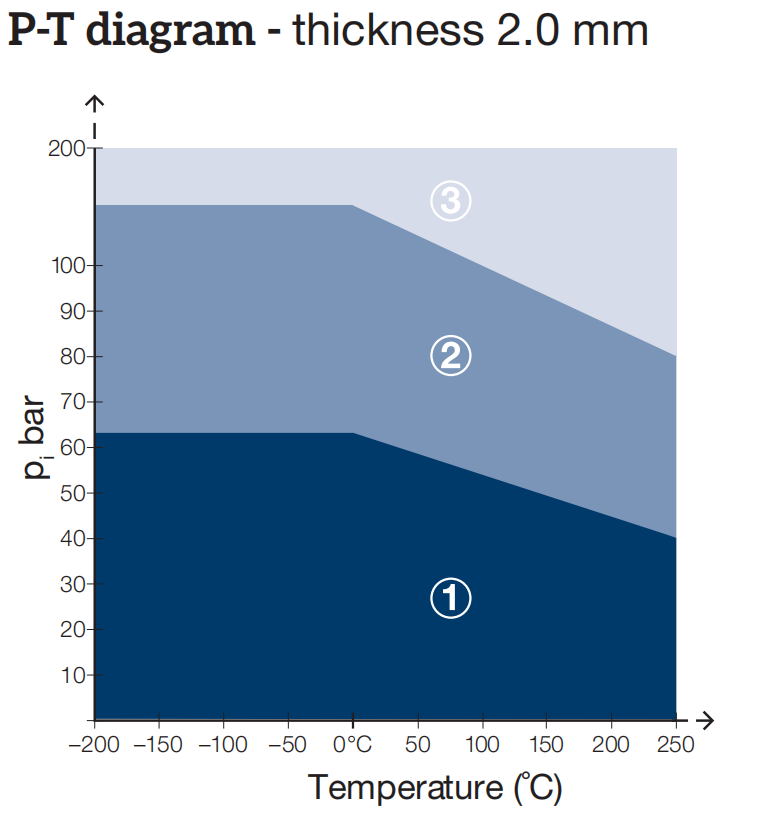

大小 | 1000 x 1000 mm， |
厚度 | 1.0 mm、1.5 mm、2.0 mm、3.0 mm |
公差 | 厚度 ± 10% 长度 ± 10 mm，宽度 ± 10 mm |
可根据要求提供其他厚度、尺寸和公差。
Copyright © 2023-2025 赫克尔密封技术（南京） 版权所有
