KLINGERSIL C-4409在高热和机械应力下提供更高的安全性。由于金属膨胀，这种特殊高压垫片适合承受高负载。
合成纤维与NBR结合。
对油、水、蒸汽、烃类以及液体和气态化学物质具有化学抗性。
压缩率ASTM F 36 J | % | 7 | |
回弹率ASTM F 36 J | % | 50 | |
应力松弛 DIN 52913 | 50 MPa, 16 h / 300 °C | MPa | 35 |
应力松弛 BS 7531 | 40 MPa, 16 h / 300 °C | MPa | 32 |
KLINGER 冷/热压缩 | thickness decrease at 23 °C | % | 10 |
泄漏率 | VDI 2440 | mbar x l/s x m | 5.2E-05 |
厚度增加 ASTM F 146 | 油 IRM 903: 5 h / 150 °C | % | 5 |
密度 | g/cm3 | 2.0 | |
分类根据BS 7531：2006 | Y级 |
尺寸 | 1000 x 1500 mm, 2000 x 1500 mm |

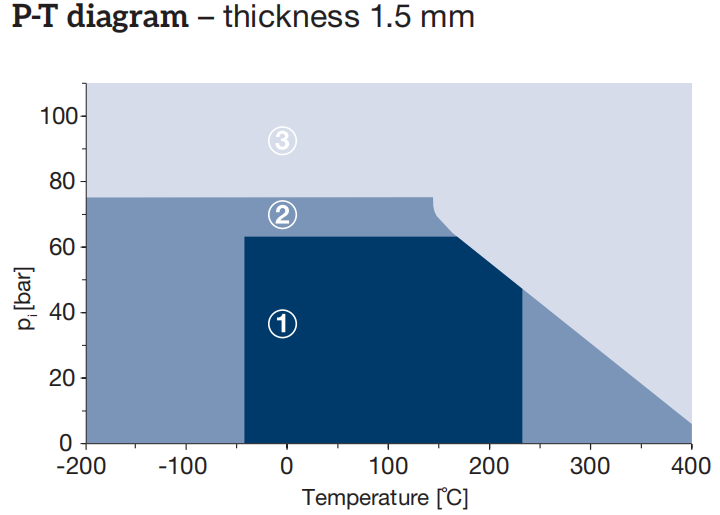

厚度 | 1.0 mm, 1.5 mm |
公差 | 厚度公差根据 DIN 28091-1 |
可根据要求提供其他厚度、尺寸和公差。
Copyright © 2023-2025 赫克尔密封技术（南京） 版权所有
